ET7190Kits 开发板

用ET7190芯片实现完整的 J1850 / CAN /K线数据监控功能、诊断功能, K线逻辑分析功能,ECU模拟功能

开发板图片



相关文档与开发软件

Documentation and Software









使用 ET7190 源代码实例

Open Projects and C++ source code

  • RS232COMM实例代码

    VC++ 6.0源代码,基于PC的RS232串行通信口,利用ET7190开发板演示ISO9141-2 ISO14230-SLOW ISO14230-FAST J1850VPW J1850PWM ISO15765-11bits ISO15765-29bits KW1281 协议进行通信与诊断。

  • 基于单片机的操作函数

    利用PIC18F4550的 SPI 或 UART 连接ET7190的C语言指令函数,稍作修改可用在其他型号单片机上

  • OBD2通用诊断程序源代码(未完成)

    VC++ 6.0源代码,基于PC的RS232串行通信口,本实例就是把RS232COMM中的相关协议。设成OBD2强制的ID后,进行统一的诊断请求

开发板支持的物理总线

1. 双线高速CAN,最高1MBPS速率。
2. 单线CAN
3. J1850 VPW 总线
4. J1850 PWM 总线
5. K1/K2 总线,同时兼容SCI 总线
6. SAE J1708 总线



开发板的功能

1. 用户目标板可以直接连接开发板进行二次开发。
2. 配合ET7190Kits工具软件进行各种ECU模块的模拟,包刮OBD2模拟。
3. 1850VPW、J1850PWM 完整功能及总线数据监控。
4. CAN ISO15765/J1939/TP2.0 完整功能及总线数据监控。

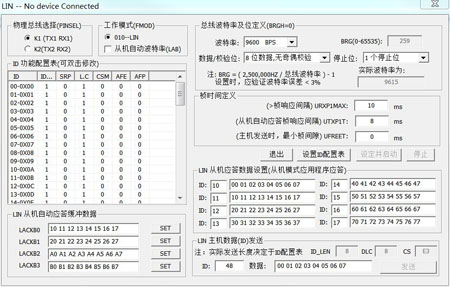

5. IS014230 ISO9141 KW1281 J1708 LIN 完整功能及总线数据监控。
6. 功能强大的K 线逻辑:在故障诊断仪与ECU 进行通信时,轻松获得专用的诊断仪进入时的初始化时序.。

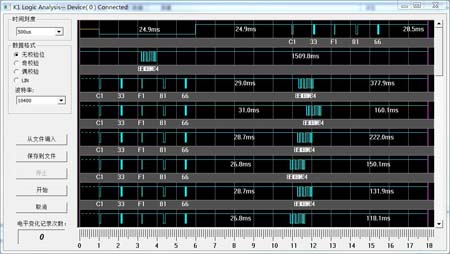

功能介绍: K线逻辑分析

1. K线时序直观显示,对特种的诊断分析快速简易。
2. 适合采集50kbps波特率以下的所有K线数据。





功能介绍: ECU模拟

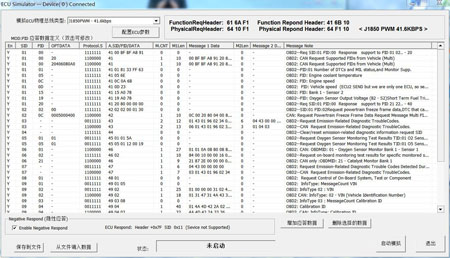

功能完整的OBD 诊断ECU 模拟功能。可模拟ISO9141-2/ISO14230(KWP2000) /J1850VPW /J1850PWM /ISO15765 的任何应用协议。初始化过程及应答数据可完全 自定义,可以模拟车辆上的OBD2/ENG/ABS/SRS 等各种模块的诊断,ET7190 开发板在模拟ECU 时,工作时序准确规范。在模拟运行过程中,在监控主窗口能记录下所有的输入输出数据帧





功能介绍: 各种协议测试及监控

1. 作为对各种协议进行发送,接收测试终端。
2. 采集总线数据,用于协议的反向研究。
3. 通过测试对ET7190各个寄存器的作用,能更快更全面的了解。
